Instalacja wody lodowej – z czego się składa i jak działa?
Instalacja wody lodowej to rozwiązanie, które od lat trzyma się mocno w biurowcach, galeriach handlowych, hotelach, zakładach produkcyjnych i większych obiektach użyteczności publicznej. Nic dziwnego. Taki układ pozwala chłodzić duże przestrzenie w sposób stabilny, przewidywalny i dość elastyczny. W praktyce działa trochę jak dobrze zorganizowany obieg krwi w organizmie – chłód powstaje w jednym miejscu, a potem trafia tam, gdzie jest potrzebny. Brzmi prosto, ale sam system składa się z kilku współpracujących elementów, które muszą być dobrane i zestrojone bez zgrzytów.
Warto zrozumieć, że instalacja wody lodowej to nie jeden „sprzęt”, lecz cały układ. W jego skład wchodzą urządzenia wytwarzające chłód, pompy, rurociągi, armatura, automatyka, odbiorniki oraz elementy zabezpieczające. Każdy z tych komponentów ma swoje zadanie. Jeśli jeden zaczyna szwankować, całość od razu traci na wydajności. Dlatego przy projektowaniu i eksploatacji liczy się nie tylko moc agregatu, ale też hydraulika, izolacja, sterowanie i serwis. I właśnie tym zajmiemy się poniżej – bez zbędnego teoretyzowania, za to konkretnie i po ludzku.
Czym jest instalacja wody lodowej?
Instalacja wody lodowej to system chłodzenia, w którym czynnikiem transportującym chłód jest woda o obniżonej temperaturze. Woda ta krąży w obiegu zamkniętym i odbiera ciepło z powietrza lub z procesu technologicznego. Następnie wraca do źródła chłodu, gdzie ponownie zostaje schłodzona. W odróżnieniu od typowych układów klimatyzacyjnych, które często obsługują pojedyncze pomieszczenia, taki system świetnie sprawdza się przy większej skali.
W polskich warunkach rozwiązanie to najczęściej spotyka się tam, gdzie potrzeba równomiernej pracy przez długie godziny i gdzie zwykłe split-y czy małe klimatyzatory nie dają rady. Chodzi między innymi o:
- duże budynki biurowe,
- centra handlowe,
- hotele,
- szpitale,
- serwerownie,
- zakłady przemysłowe,
- hale produkcyjne.
Taki układ bywa też korzystny z punktu widzenia eksploatacji. W wielu obiektach łatwiej rozprowadzić wodę niż czynnik chłodniczy, zwłaszcza gdy odległości są spore. Woda ma też sporą pojemność cieplną, więc dobrze przenosi energię. Dzięki temu system może być stabilny i odporny na zmienne obciążenia. To właśnie dlatego system wody lodowej uchodzi za rozwiązanie solidne i sprawdzone.
Z czego składa się układ?

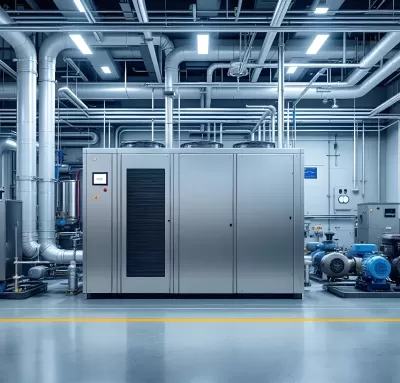

Każdy układ ma kilka stałych elementów, bez których nie ma mowy o poprawnej pracy. Na pierwszy plan wysuwa się agregat wody lodowej, czyli chiller. To on odpowiada za schłodzenie wody do zadanej temperatury. Dalej mamy pompy, które wymuszają przepływ w całej instalacji. Do tego dochodzą rurociągi, zawory, filtry, armatura odcinająca, czujniki oraz automatyka. W wielu obiektach pojawia się też zbiornik buforowy, który stabilizuje pracę przy nagłych zmianach obciążenia.
W praktyce układ można rozbić na kilka grup:
- źródło chłodu,
- obieg hydrauliczny,
- odbiorniki chłodu,
- układ sterowania i zabezpieczeń,
- izolacja termiczna i osprzęt pomocniczy.
Nie można też pominąć wymienników ciepła. To przez nie instalacja przekazuje chłód do klimakonwektorów, central wentylacyjnych albo urządzeń technologicznych. W dobrze zaprojektowanym systemie wszystko działa płynnie. W źle zaprojektowanym zaczynają się schody: spadki ciśnienia, hałas, niedochłodzenie, wyższe zużycie energii i częstsze awarie. Z życia wiadomo, że oszczędność na etapie projektu zwykle szybko wraca bokiem.
Jak działa cały obieg?
Sam mechanizm działania nie jest skomplikowany, ale warto go rozłożyć na części. Najpierw chiller schładza wodę do określonej temperatury, zwykle w zakresie kilku stopni Celsjusza. Następnie pompy tłoczą ją do odbiorników. Tam woda odbiera ciepło z pomieszczenia albo procesu. W efekcie wraca cieplejsza do urządzenia chłodniczego, a cykl rusza od nowa. To obieg zamknięty, więc woda nie jest zużywana, tylko krąży w pętli.
W praktyce wszystko dzieje się w kilku krokach:
- agregat obniża temperaturę wody,
- pompy transportują ją do odbiorników,
- odbiorniki przekazują chłód do powietrza lub technologii,
- woda wraca z wyższą temperaturą,
- chiller odbiera z niej ciepło i proces zaczyna się od nowa.
Brzmi banalnie, ale diabeł tkwi w szczegółach. Jeśli przepływ jest za mały, odbiorniki nie dostaną odpowiedniej ilości chłodu. Jeśli jest za duży, rosną koszty pompowania. Jeśli izolacja jest słaba, instalacja traci energię jeszcze zanim zdąży ją wykorzystać. Właśnie dlatego obieg wody lodowej wymaga precyzji, a nie tylko samego montażu „na oko”.
Najważniejsze elementy techniczne
W każdej instalacji liczą się nie tylko duże urządzenia, ale też drobiazgi, które trzymają system w ryzach. Na przykład pompy mogą pracować w układzie stało- albo zmiennoprędkościowym. W nowoczesnych obiektach często stosuje się falowniki, bo pozwalają dopasować wydajność do aktualnego zapotrzebowania. To przekłada się na niższe rachunki i mniejsze zużycie podzespołów. Dobrze dobrana automatyka potrafi naprawdę zrobić robotę.
W praktyce istotne są:
- pompy obiegowe,
- zawory regulacyjne,
- zawory równoważące,
- filtry siatkowe,
- naczynie wzbiorcze,
- czujniki temperatury i ciśnienia,
- sterowniki BMS lub lokalna automatyka.
Duże znaczenie ma też izolacja. Rurociągi prowadzące zimną wodę muszą być starannie zaizolowane, bo inaczej pojawia się kondensacja i niepotrzebne straty energii. W Polsce, gdzie różnice temperatur między latem a zimą bywają spore, ten temat nie jest żadną fanaberią. To po prostu praktyka. Bez dobrej izolacji nawet świetny agregat nie pokaże pełni możliwości. Warto też pamiętać o antykondensacyjnej ochronie armatury i miejsc szczególnie narażonych na roszenie.
Rodzaje układów i ich zastosowanie
Nie każda instalacja wygląda tak samo. Inaczej projektuje się układ dla biurowca, inaczej dla hali produkcyjnej, a jeszcze inaczej dla serwerowni. Najczęściej spotyka się instalację wody lodowej z chłodzeniem powietrznym albo instalację wody lodowej z chłodzeniem wodnym. Różnica dotyczy sposobu odprowadzania ciepła z agregatu. W pierwszym przypadku robi to powietrze z zewnątrz, w drugim woda i wieża chłodnicza albo inne urządzenie pomocnicze.
W praktyce:
- układy z chłodzeniem powietrznym są prostsze i łatwiejsze w montażu,
- układy z chłodzeniem wodnym zwykle oferują lepszą efektywność przy większych mocach,
- systemy jednooprężne są prostsze, ale mniej elastyczne,
- systemy wieloobiegowe lepiej radzą sobie z dużymi obiektami i zróżnicowanym obciążeniem.
W obiektach komercyjnych często stosuje się rozwiązania hybrydowe. W sezonie przejściowym część instalacji pracuje z niższym obciążeniem, a w szczycie letnim uruchamia się dodatkowe jednostki. Dzięki temu da się lepiej kontrolować koszty. To ważne, bo klimatyzacja dużych budynków potrafi mocno obciążyć budżet. Nic więc dziwnego, że inwestorzy coraz częściej patrzą na efektywność w całym cyklu życia, a nie tylko na cenę zakupu.
Na co zwrócić uwagę przy projektowaniu?
Projekt takiego systemu to nie miejsce na zgadywanie. Trzeba policzyć obciążenia cieplne, określić wymagane temperatury, uwzględnić długości tras, opory przepływu i sposób regulacji. Jeśli coś zostanie źle dobrane, później zaczynają się poprawki, a te zwykle kosztują więcej niż porządny projekt od początku. Z doświadczenia branżowego wynika, że największe kłopoty biorą się z niedoszacowania zapotrzebowania albo z przewymiarowania pomp i urządzeń.
Podczas projektowania warto sprawdzić:
- rzeczywiste zapotrzebowanie na chłód,
- długość i średnice rurociągów,
- możliwe straty ciśnienia,
- sposób regulacji przepływu,
- miejsce montażu agregatu,
- dostęp serwisowy,
- poziom hałasu,
- warunki izolacji i odwodnienia.
Nie można też pomijać rezerwy. W wielu obiektach opłaca się przewidzieć możliwość rozbudowy albo pracy awaryjnej. Dotyczy to zwłaszcza miejsc, gdzie przestój oznacza straty finansowe lub problem z ciągłością pracy. Serwerownia, produkcja spożywcza czy laboratorium nie wybaczają błędów. Dlatego projektowanie instalacji chłodniczej powinno iść w parze z realnymi potrzebami użytkownika, a nie z teorią z katalogu.
Eksploatacja i serwis w praktyce
Nawet najlepiej wykonany układ wymaga nadzoru. Trzeba kontrolować temperatury, ciśnienia, przepływy i stan filtrów. Warto też regularnie sprawdzać pracę pomp, szczelność połączeń i stan izolacji. Z czasem na wymiennikach może pojawić się osad, a to od razu pogarsza wymianę ciepła. Czasem problem zaczyna się niewinnie: trochę słabsze chłodzenie, odrobinę wyższy pobór prądu, lekki hałas. Po kilku miesiącach robi się z tego pełnoprawna usterka.
Przy serwisie najczęściej wykonuje się:
- kontrolę poziomu i jakości wody,
- czyszczenie filtrów,
- przegląd pomp i zaworów,
- sprawdzenie automatyki,
- kalibrację czujników,
- kontrolę izolacji i punktów roszenia,
- ocenę pracy agregatu pod obciążeniem.
Dobra eksploatacja to też odpowiednie nastawy. Układ nie powinien pracować „na pałę” z maksymalną mocą przez cały czas, jeśli realne zapotrzebowanie jest niższe. Nowoczesne sterowanie pozwala dopasować pracę do warunków zewnętrznych i do liczby aktywnych odbiorników. To prosta droga do oszczędności. A przy obecnych kosztach energii w Polsce to argument, którego nie da się zignorować.
Koszty i opłacalność inwestycji
Cena całej instalacji zależy od wielu rzeczy. Na koszt wpływa moc chłodnicza, typ agregatu, długość instalacji, rodzaj odbiorników, automatyka i zakres robót budowlanych. Do tego dochodzi serwis, przeglądy oraz zużycie energii. Z tego powodu dwa pozornie podobne obiekty mogą mieć zupełnie inne koszty inwestycyjne. Jedno jest pewne: tania instalacja na starcie nie zawsze oznacza tanią w utrzymaniu.
Na finalny koszt składają się zwykle:
- zakup agregatu,
- pompy i armatura,
- rurociągi i izolacja,
- montaż i uruchomienie,
- system sterowania,
- późniejszy serwis,
- koszty energii w czasie eksploatacji.
Opłacalność rośnie tam, gdzie chłodzenie jest potrzebne długo, często i w większej skali. W takich warunkach dobrze zaprojektowany system potrafi dać stabilną pracę przez lata. I właśnie dlatego woda lodowa tak często pojawia się w większych obiektach. To rozwiązanie nie jest najprostsze, ale za to daje sporą swobodę i sensowną kontrolę nad komfortem oraz procesem technologicznym.
FAQ
Czym różni się instalacja wody lodowej od zwykłej klimatyzacji?
Taki system obsługuje zwykle większe obiekty i rozprowadza chłód wodą, a nie bezpośrednio czynnikiem chłodniczym do każdego urządzenia. Dzięki temu łatwiej go skalować i lepiej kontrolować w dużych budynkach.
Czy instalacja wody lodowej nadaje się do domu jednorodzinnego?
Zazwyczaj nie. To rozwiązanie jest zbyt rozbudowane i kosztowne jak na potrzeby domu. W domach częściej stosuje się klasyczne klimatyzatory lub pompy ciepła z funkcją chłodzenia.
Jaką temperaturę ma woda lodowa?
Najczęściej woda zasilająca ma kilka stopni powyżej zera, a dokładna wartość zależy od projektu i przeznaczenia układu. Parametry ustala się indywidualnie dla danego obiektu.
Czy taka instalacja jest energooszczędna?
Może być, ale pod warunkiem dobrego projektu, właściwej automatyki i regularnego serwisu. Duże znaczenie ma też dopasowanie mocy do realnego zapotrzebowania.
Jak często trzeba serwisować taki system?
Najczęściej przeglądy wykonuje się cyklicznie, zwykle kilka razy w roku, zależnie od obiektu i intensywności pracy. W instalacjach krytycznych kontrola bywa częstsza.
Czy instalacja wody lodowej może pracować zimą?
Tak, ale sposób pracy zależy od projektu. Czasem układ działa tylko dla chłodzenia procesowego, a czasem wykorzystuje się go przez cały rok w różnych trybach.
Podsumowanie
Instalacja wody lodowej to sprawdzony sposób na chłodzenie większych obiektów i procesów technologicznych. Składa się z agregatu, pomp, rurociągów, armatury, automatyki i odbiorników, a jej działanie opiera się na prostym, lecz dobrze kontrolowanym obiegu wody. O skuteczności decydują projekt, jakość wykonania, izolacja i serwis. Gdy wszystko jest dopięte na ostatni guzik, system pracuje stabilnie, oszczędnie i przewidywalnie.
